Macacos para Aeronaves - Zetec
Macaco hidráulico para aeronaves (monomotor a quadrijatos). Pistão com rosca externa integral e porca de apoio para manutenção prolongada e garantia de altura.
Mais informações vide no descritivo abaixo:
A ZETEC - Empresa especializada no Projeto, Desenvolvimento, Produção e Assistência Técnica , principalmente na linha de MACACOS HIDRÁULICO para AERONAVES (de monomotor á quadrijatos).
DESCRIÇÃO TÉCNICA:
- Pistão com rosca integral e porca de apoio para manutenção prolongada e garantia de altura.
- Acionamento hidráulico manual por meio de sistema monobloco, Eletro - Hidráulico ou Hidro Pneumático pernas com sapata de apoio e com regulagem de altura manual ou com acionamento hidráulico rosca central de ajustagem prévia.
- Sistema de rodas para deslocamento.
Em nossa gama de fornecimento destacamos 03 (três) modelos mais comercializados, conforme abaixo especificados:
MHZT - 81 - MANUAL
MACACO HIDRÁULICO MANUAL para AERONAVES, Construção tipo monobloco, com pistões e telescópicos e rosca central de ajustagem prévia protegidos por cromo duro.
- Elevação através de bomba hidráulica manual de uma velocidade acoplada ao corpo do macaco, retentores especiais.
- Apoio esférico na cabeça do pistão com Raio de 19,5 MM, 8 MM de Profundidade e Diâmetro Externo de 43 MM.
- Previsto alça de transporte acoplado ao corpo do macaco, alavanca removível (acionamento de elevação e com encaixe para abrir e fechar o registro de óleo) e porta alavanca.
ACABAMENTO:
- Remoção de Rebarbas e Respingos de Solda, Limpeza da estrutura com Desengraxantes.
PINTURA DA ESTRUTURA:
Duas Demãos de Esmalte Sintético na cor Amarelo segurança padrão ZETEC.
| CAPACIDADE MÁXIMA DE CARGA | ---------------------- 8.000 KG |
| ALTURA TOTALMENTE RECOLHIDA | ---------------------- 165 MM |
| ALTURA TOTALMENTE ELEVADA | ---------------------- 445 MM |
| LARGURA DA BASE | ---------------------- 120 MM |
| CURSO DE AJUSTE DA ROSCA | ---------------------- 80 MM |
| CURSO HIDRÁULICO | ---------------------- 200 MM |
| PESO PRÓPRIO APROXIMADO | ---------------------- 30 KG |
MAHZT - 3006 / 4 / 2 – RN
- Macaco Hidráulico tipo Tripé Manual para Aeronaves, Construção tipo monobloco, com Pistão Telescópico Central.
- Elevação através de bomba hidráulica manual acoplada ao corpo do macaco com retentores especiais.
- Alavanca removível (acionamento de elevação e com encaixe para abrir e fechar o registro de óleo) e porta alavanca.
- Apoio esférico na extremidade da haste sendo a mesma regulável manualmente e travada por pino.
- Pernas com sapatas de apoio.
- Duas rodas de Nylon para andamento sem carga.
ACABAMENTO:
Remoção de Rebarbas e Respingos de Solda, Limpeza da Estrutura com Desengraxantes.
PINTURA:
Duas Demãos de Esmalte Sintético na Cor Amarelo segurança padrão ZETEC.
| CAPACIDADE CARGA | --------------------- 3.000 KG |
| ALTURA TOTALMENTE RECOLHIDO | --------------------- 610 MM |
| PERCURSO HIDRÁULICO DO PISTÃO | --------------------- 400 MM |
| PERCURSO TOTAL DA ROSCA DE AJUSTAGEM | --------------------- 200 MM |
| ALTURA TOTALMENTE ABERTO | ---------------------1.400MM |
| PESO PRÓPRIO APROXIMADO | ---------------------100 KG |
MHZT – 10.4,28 / 2,1 / 1,52
- Macaco Hidráulico Manual para trem de pouso de Aeronaves (ATR).
- Construção Monobloco, com Cilindros Telescópicos.
- A Haste Possui Rosca para Ajustagem Prévia Protegida por Cromo Duro (de 3 a 6 centésimo), apoio Hemisférico Côncavo com Raio 19 MM.
- Avanço e retorno acionado por bomba manual acoplado a base do macaco.
ACABAMENTO:
- Raspagem de Rebarbas e Respingos de Solda, Limpeza da estrutura com Desengraxantes.
PINTURA:
- Duas Demãos de Esmalte Sintético na cor Amarelo segurança padrão ZETEC.
| CAPACIDADE CARGA | ---------------------- 10.000 KG |
| ALTURA TOTALMENTE RECOLHIDO | ---------------------- 152 MM |
| ALTURA TOTALMENTE ABERTO | ---------------------- 428 MM |
| PERCURSO HIDRÁULICO DOS PISTÕES | ---------------------- 210 MM |
| PERCURSO DO FUSO | ---------------------- 76 MM |
| PESO PRÓPRIO APROXIMADO | ---------------------- 70 KG |

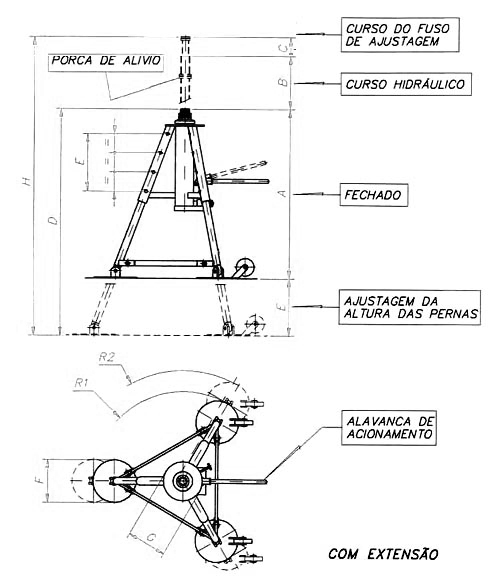

| MODELOS SEM EXTENSÃO DE ASA BAIXA DIMENSÕES EM MILÍMETROS | |||||||||||
| MODELO | CAPACIDADE | A | B | C | D | E | F | G | H | R1 | R2 |
| MAT-3006 | 3.000 KG | 600 | 400 | 200 | 920 | 320 | 240 | 220 | 1.520 | 370 | 500 |
| MAT-5006 | 5.000 KG | 600 | 400 | 200 | 920 | 320 | 240 | 250 | 1.520 | 370 | 485 |
| MAT-8006 | 8.000 KG | 600 | 400 | 200 | 920 | 320 | 240 | 250 | 1.520 | 370 | 485 |
| MODELOS COM EXTENSÃO DE ASA BAIXA DIMENSÕES EM MILÍMETROS | |||||||||||
| MODELO | CAPACIDADE | A | B | C | D | E | F | G | H | R1 | R2 |
| MAT-3006 | 3.000 KG | 600 | 400 | 200 | 920 | 320 | 240 | 220 | 1.520 | 370 | 500 |
| MAT-5006 | 5.000 KG | 600 | 400 | 200 | 920 | 320 | 240 | 250 | 1.520 | 370 | 485 |
| MAT-8006 | 8.000 KG | 600 | 400 | 200 | 920 | 320 | 240 | 250 | 1.520 | 370 | 485 |
MAT – 3006 / 4 / 2 - RN
MAT – 5006 / 4 / 2 - RN
MAT – 7009 / 4 / 6 - RN
| Capacidade Carga | 3.000 Kg |
| Altura do Macaco Totalmente Recolhido | 600 mm |
| Altura do Macaco Fechado com as Pernas Estendidas | 920 mm |
| Altura do Macaco Totalmente Aberto com Pernas Estendidas | 1.520 mm |
| Altura do Macaco Totalmente Aberto com Pernas Recolhidas | 1.200 mm |
| Percurso Hidráulico do Pistão | 400 mm |
| Percurso Total da Rosca de Ajustagem | 200 mm |
| Altura de Trabalho entre | 600 a 1.520 mm |
| Peso Próprio aproximado | 50 Kg |
MAT – 5006 / 4 / 2 - RN
| Capacidade Carga | 5.000 Kg |
| Altura do Macaco Totalmente Recolhido | 600 mm |
| Curso Hidráulico | 400 |
| Curso do Fuso de Ajustagem | 200 mm |
| Altura Recolhidas com as Pernas estendidas | 920 mm |
| Altura de Trabalho entre | 600 a 1.520 mm |
| Peso Próprio aproximado | 70 Kg |
MAT – 7009 / 4 / 6 - RN
| Capacidade Carga | 7.000 Kg |
| Altura Totalmente Recolhido | 900 mm |
| Curso Hidráulico | 600 mm |
| Altura de Trabalho entre | 900 a 1.500 mm |
| Peso Próprio aproximado | 90 Kg |
Fale com a Zetec, temos todo o prazer em atende-lo.
